Sửa Chữa, Xây Mới Nhà Ở Khu Tam Hiệp Biên Hòa 2026: Hướng Dẫn Lập Bản Vẽ Hiện Trạng Vị Trí Xin Giấy Phép Xây Dựng Nhanh

Khu vực phường Tam Hiệp, thành phố Biên Hòa đang trải qua giai đoạn biến động hạ tầng và pháp lý đất đai cực kỳ phức tạp. Khi Đồng Nai chuẩn bị chuyển mình thành đơn vị hành chính cấp tỉnh hợp nhất, tiến tới mô hình đô thị lớn trực thuộc trung ương, hàng loạt chỉ giới đường đỏ, quy hoạch phân khu và hành lang kỹ thuật tại các phường nội thành Biên Hòa – trong đó có Tam Hiệp – đã và đang được cập nhật lại. Người dân muốn sửa chữa hay xây mới nhà ở mà không nắm rõ ranh mốc thực địa, không có bản vẽ hiện trạng vị trí chuẩn xác theo hệ tọa độ VN-2000 thì chắc chắn sẽ vấp phải ách tắc ngay từ bước nộp hồ sơ xin giấy phép xây dựng.

Thực tế ghi nhận từ các ca tư vấn thực tế tại Biên Hòa cho thấy: rất nhiều chủ hộ tại Tam Hiệp, Tân Phong, Long Bình, Hóa An mang hồ sơ đến bộ phận một cửa của UBND thành phố Biên Hòa bị trả về chỉ vì một lý do duy nhất – bản vẽ hiện trạng vị trí thiếu tọa độ góc thửa theo hệ VN-2000, không có dấu xác nhận của đơn vị đo đạc có tư cách pháp nhân, hoặc sơ đồ vị trí không khớp với dữ liệu trích lục địa chính hiện hành. Đây không phải lỗi của cán bộ thụ lý – đây là lỗi kỹ thuật có thể phòng tránh hoàn toàn nếu chủ đất chủ động thuê đơn vị đo đạc chuyên nghiệp từ sớm.

Bài phân tích dưới đây sẽ đi thẳng vào quy trình kỹ thuật – pháp lý: từ việc chuẩn bị hồ sơ thửa đất, quy trình đo vẽ hiện trạng thực địa bằng công nghệ GPS RTK liên kết trạm CORS, đến bước xuất bản vẽ có giá trị pháp lý để nộp xin giấy phép xây dựng tại phường Tam Hiệp và toàn bộ khu vực thành phố Biên Hòa.

1. Tại Sao Nhà Ở Tại Tam Hiệp Biên Hòa Bắt Buộc Phải Có Bản Vẽ Hiện Trạng Vị Trí Trước Khi Xin Phép Xây Dựng?

Kỹ sư trắc địa đang dùng máy GPS RTK đo mốc ranh thửa đất tại một con hẻm khu dân cư phường Tam Hiệp, thành phố Biên Hòa, Đồng Nai

Căn cứ theo Nghị định 16/2022/NĐ-CP và Luật Xây dựng sửa đổi, hồ sơ xin cấp giấy phép xây dựng nhà ở riêng lẻ tại đô thị loại I như Biên Hòa bắt buộc phải đính kèm bản vẽ mặt bằng vị trí công trình thể hiện rõ kích thước thửa đất, ranh giới tiếp giáp, chỉ giới xây dựng, chỉ giới đường đỏ hiện trạng và khoảng lùi tối thiểu theo quy chuẩn QCVN 01:2021/BXD. Đây không phải là bản vẽ kiến trúc sơ sài mà người dân có thể tự phác thảo – đây là bản vẽ kỹ thuật trắc địa có tọa độ góc thửa xác định theo hệ VN-2000 kinh tuyến trục 105°30', được đo vẽ bởi đơn vị có chức năng hành nghề đo đạc bản đồ theo quy định của Bộ Tài nguyên và Môi trường.

Tại khu vực phường Tam Hiệp, đặc thù địa hình là các lô đất nằm xen kẽ trong ngõ hẻm lịch sử hình thành từ nhiều thập niên trước. Các thửa đất này thường có ranh giới không vuông vắn, diện tích thực tế sai lệch đáng kể so với số liệu ghi trong sổ đỏ do quá trình xây dựng tự phát lấn chiếm lẫn nhau. Khi nộp hồ sơ xây dựng mà không đo đạc lại, cán bộ thẩm định sẽ không thể xác định được chính xác vị trí công trình có nằm trong chỉ giới đường đỏ quy hoạch hay không, có vi phạm hành lang bảo vệ công trình điện, thoát nước, viễn thông hay không.

Thêm vào đó, trong bối cảnh Đồng Nai đang triển khai rà soát, cập nhật bản đồ địa chính số hóa toàn tỉnh theo Đề án 24/ĐA-UBND phục vụ lộ trình thành lập thành phố trực thuộc trung ương, dữ liệu địa chính tại nhiều tờ bản đồ ở nội thành Biên Hòa – bao gồm các tờ số 14, 15, 16 bao phủ địa bàn Tam Hiệp – đã được cập nhật lại tọa độ. Nếu bản vẽ bạn nộp dựa trên số liệu đo cũ từ 5-10 năm trước, xác suất bị từ chối hoặc phải bổ sung hồ sơ là rất cao. Hãy tham khảo trang kiểm tra hiện trạng đất Đồng Nai để hiểu rõ hơn về quy trình đối chiếu dữ liệu địa chính trước khi lập hồ sơ xây dựng.

2. Bản Vẽ Hiện Trạng Vị Trí Là Gì? Phân Biệt Với Sơ Đồ Thửa Đất Trong Sổ Đỏ

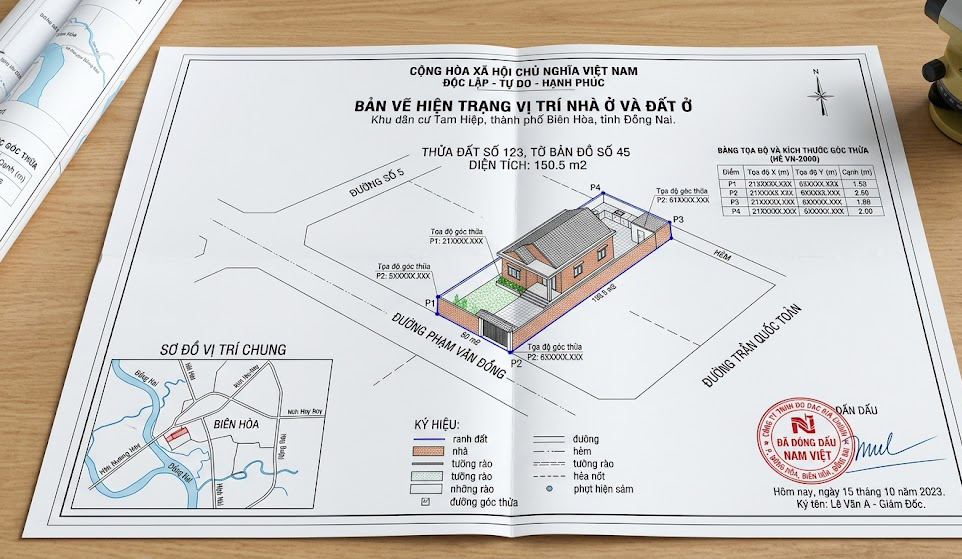

Bản vẽ hiện trạng vị trí nhà ở khu dân cư Tam Hiệp Biên Hòa có đóng dấu của đơn vị đo đạc địa chính, thể hiện tọa độ góc thửa hệ VN-2000

Rất nhiều chủ đất nhầm lẫn giữa sơ đồ thửa đất in sẵn trong sổ đỏ (Giấy chứng nhận quyền sử dụng đất) với bản vẽ hiện trạng vị trí công trình theo yêu cầu của hồ sơ xin phép xây dựng. Hai loại tài liệu này hoàn toàn khác nhau về mục đích, tỷ lệ và giá trị pháp lý kỹ thuật.

Sơ đồ thửa trong sổ đỏ chỉ là hình ảnh minh họa tỷ lệ nhỏ (thường 1:500 đến 1:2000) mang tính tham chiếu, không có tọa độ góc thửa cụ thể theo hệ VN-2000, không thể hiện được chỉ giới đường đỏ, không phản ánh hiện trạng công trình kiến trúc đang tồn tại trên đất. Trong khi đó, bản vẽ hiện trạng vị trí là sản phẩm đo đạc thực địa tỷ lệ 1:200 hoặc 1:500, bao gồm:

• Tọa độ X, Y của toàn bộ các điểm góc thửa đất trong hệ tọa độ quốc gia VN-2000, múi chiếu 3° kinh tuyến trục 105°30'.
• Kích thước cạnh thửa thực đo chính xác đến centimeter, đối chiếu với số liệu trong hồ sơ địa chính gốc.
• Ranh giới tiếp giáp thực tế với đường giao thông, công trình lân cận, hàng xóm.
• Vị trí và kích thước công trình hiện hữu (nếu là nhà cũ đang xin phép sửa chữa cải tạo).
• Chỉ giới đường đỏ, chỉ giới xây dựng theo quy hoạch đã được cơ quan có thẩm quyền phê duyệt.
• Khoảng lùi công trình so với tim đường, ranh đất, ranh hàng xóm theo QCVN 01:2021/BXD.

Tài liệu này phải được ký bởi kỹ sư trắc địa có chứng chỉ hành nghề theo Thông tư 68/2015/TT-BTNMT và đóng dấu của đơn vị đo đạc có giấy phép hoạt động đo đạc bản đồ do Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam cấp. Thiếu một trong hai điều kiện này, hồ sơ sẽ bị trả ngay tại bộ phận tiếp nhận của UBND thành phố Biên Hòa.

3. Quy Trình Đo Vẽ Hiện Trạng Vị Trí Nhà Ở Tại Tam Hiệp Bằng Công Nghệ GPS RTK – CORS

Máy thu tín hiệu vệ tinh GNSS RTK hai tần số đặt trên cọc mốc ranh đất tại khu dân cư phường Tam Hiệp Biên Hòa, màn hình controller hiển thị tọa độ VN-2000

Không phải đơn vị đo đạc nào cũng đủ trang thiết bị và quy trình kỹ thuật để cho ra bản vẽ đạt chuẩn. Tại Đo Đạc Đồng Nai, chúng tôi áp dụng công nghệ đo đạc GNSS RTK hai tần số L1/L2, kết nối trực tiếp với mạng lưới trạm CORS (Continuously Operating Reference Stations) của Tổng cục Đo đạc Bản đồ Việt Nam thông qua kết nối Internet NTRIP, đảm bảo sai số vị trí mặt phẳng không vượt quá ±2cm tại thực địa. Đây là tiêu chuẩn kỹ thuật theo Thông tư 25/2014/TT-BTNMT về bản đồ địa chính.

Quy trình đo vẽ hiện trạng vị trí tại Đo Đạc Đồng Nai gồm các bước cụ thể:

• Bước 1 – Tiếp nhận hồ sơ và khảo sát sơ bộ: Chủ đất cung cấp bản photocopy sổ đỏ, sơ đồ vị trí tổng thể khu vực. Kỹ sư chúng tôi tra cứu dữ liệu tờ bản đồ địa chính gốc tại Văn phòng Đăng ký đất đai Biên Hòa để xác định số thửa, số tờ, diện tích pháp lý và hệ tọa độ lưu trữ.
• Bước 2 – Xác định điểm khống chế: Kỹ sư tìm kiếm điểm khống chế trắc địa hạng IV hoặc điểm địa chính cơ sở gần nhất trong khu vực Tam Hiệp để làm gốc tham chiếu. Trong trường hợp khu vực ngõ hẻm không có điểm hạng IV, chúng tôi sử dụng phương pháp đo RTK-Network thông qua trạm CORS để định vị trực tiếp mà không cần điểm gốc vật lý.
• Bước 3 – Đo tọa độ các góc thửa thực địa: Sử dụng máy thu GNSS RTK Leica GS18 T hoặc Topcon HiPer HR đo lần lượt từng điểm góc thửa. Mỗi điểm đo tối thiểu 3 epoch lấy giá trị trung bình, kiểm tra độ hội tụ Fixed Solution trước khi ghi nhận. Đồng thời đo tọa độ vị trí công trình hiện hữu, cổng, tường rào, cột điện tiếp giáp.
• Bước 4 – Đo chi tiết mặt bằng hiện trạng: Kỹ sư sử dụng thước thép, máy toàn đạc điện tử (Total Station Leica TS06 Plus) đo bổ sung các kích thước chi tiết bên trong khuôn viên, vị trí các cột, dầm, tường chịu lực của công trình cũ (nếu xin phép sửa chữa cải tạo).
• Bước 5 – Xử lý số liệu và vẽ bản đồ: Toàn bộ số liệu đo được xử lý trong phần mềm chuyên dụng (MicroStation, GeoniCS hoặc AutoCAD Civil 3D) để vẽ bản đồ tỷ lệ 1:200, thể hiện đầy đủ các yếu tố theo yêu cầu hồ sơ xin phép xây dựng.
• Bước 6 – Kiểm tra chất lượng nội nghiệp: Kỹ sư kiểm tra đối chiếu diện tích đo được so với diện tích ghi trong sổ đỏ, sai lệch cho phép không vượt quá 5% theo quy định. Nếu sai lệch lớn, sẽ thực hiện đo kiểm tra thực địa lần hai.
• Bước 7 – In ấn, ký tên và đóng dấu pháp lý: Bản vẽ được in khổ A3 hoặc A2, ký tên kỹ sư trắc địa có chứng chỉ hành nghề, đóng dấu tròn của đơn vị Đo Đạc Đồng Nai, bàn giao cho chủ đất kèm file số (DWG, PDF).

Toàn bộ quy trình từ khi tiếp nhận hồ sơ đến khi bàn giao bản vẽ có dấu pháp lý thường hoàn thành trong 1 đến 2 ngày làm việc đối với thửa đất thông thường tại khu vực Tam Hiệp. Đối với các thửa phức tạp có nhiều tranh chấp ranh giới hoặc cần đối chứng với hồ sơ địa chính cũ, thời gian có thể kéo dài thêm 1 ngày để làm việc trực tiếp với Văn phòng Đăng ký đất đai.

Nếu bạn đang cần bản vẽ gấp để nộp hồ sơ xin phép xây dựng tại Tam Hiệp hoặc bất kỳ phường nào trong nội thành Biên Hòa, hãy gọi ngay Đo Đạc Đồng Nai – Hotline: 0927.900.068 để được kỹ sư tư vấn trực tiếp và bố trí lịch đo trong ngày. Chúng tôi ưu tiên xử lý nhanh các hồ sơ xây dựng có thời hạn nộp gấp. Bạn cũng có thể tìm hiểu thêm chi tiết về dịch vụ đo đạc địa chính Đồng Nai của chúng tôi để nắm rõ phạm vi và năng lực phục vụ.

4. Hồ Sơ Kỹ Thuật Thửa Đất Cần Chuẩn Bị Để Xin Giấy Phép Xây Dựng Nhà Ở Tại Biên Hòa

Dựa trên quy định tại Điều 45, Luật Xây dựng 2014 (sửa đổi 2020) và hướng dẫn của UBND tỉnh Đồng Nai tại Quyết định 43/2021/QĐ-UBND về phân cấp thẩm quyền cấp phép xây dựng, hồ sơ đề nghị cấp giấy phép xây dựng nhà ở riêng lẻ tại thành phố Biên Hòa gồm các thành phần bắt buộc sau:

Nhóm hồ sơ pháp lý quyền sử dụng đất:

• Bản sao công chứng Giấy chứng nhận quyền sử dụng đất (sổ đỏ hoặc sổ hồng) còn hiệu lực pháp lý. Lưu ý: nếu sổ đỏ đang thế chấp tại ngân hàng, cần có xác nhận của ngân hàng và bản sao công chứng sổ gốc.
• Trường hợp đất chưa có sổ đỏ nhưng đang trong quá trình cấp: phải có Quyết định giao đất hoặc hợp đồng mua bán nhà đất có xác nhận của cơ quan thẩm quyền.

Nhóm hồ sơ bản vẽ kỹ thuật:

• Bản vẽ mặt bằng tổng thể (hiện trạng vị trí) tỷ lệ 1:100 đến 1:500: thể hiện vị trí công trình xây dựng trong khuôn viên thửa đất, khoảng cách đến các ranh giới, chỉ giới đường đỏ. Đây là bản vẽ trắc địa cần đơn vị đo đạc chuyên nghiệp thực hiện.
• Bản vẽ mặt bằng các tầng tỷ lệ 1:100: bố trí công năng từng tầng.
• Bản vẽ các mặt đứng (mặt tiền, mặt hậu, mặt bên) tỷ lệ 1:100.
• Bản vẽ mặt cắt tỷ lệ 1:100: thể hiện chiều cao từng tầng, tổng chiều cao công trình.
• Bản vẽ kết cấu móng nếu công trình từ 3 tầng trở lên.

Nhóm thủ tục hành chính bổ sung:

• Đơn đề nghị cấp giấy phép xây dựng theo mẫu tại Thông tư 15/2016/TT-BXD (đã được cập nhật mẫu mới theo Thông tư 03/2023/TT-BXD).
• Báo cáo kết quả thẩm tra thiết kế (đối với công trình từ 3 tầng hoặc trên 12m chiều cao).
• Kết quả thẩm định phòng cháy chữa cháy của Phòng Cảnh sát PCCC Đồng Nai (áp dụng với nhà ở từ 6 tầng trở lên theo Nghị định 136/2020/NĐ-CP).

Điểm quan trọng mà nhiều chủ nhà tại Tam Hiệp hay bỏ qua: bản vẽ hiện trạng vị trí phải được lập sau khi đã tra cứu và đối chiếu chỉ giới đường đỏ theo quy hoạch đô thị đã được phê duyệt. Tại Biên Hòa, chỉ giới đường đỏ của nhiều tuyến đường tại Tam Hiệp như Nguyễn Ái Quốc, đường Đồng Khởi nối dài đã có điều chỉnh theo đồ án quy hoạch phân khu đô thị mới. Nếu công trình của bạn lấn vào hành lang chỉ giới dù chỉ 5-10cm, hồ sơ sẽ bị từ chối và bạn buộc phải điều chỉnh lại thiết kế từ đầu – vừa mất thời gian vừa tốn chi phí phát sinh.

5. Những Rủi Ro Pháp Lý Khi Tự Ý Xây Nhà Tại Tam Hiệp Mà Không Có Bản Vẽ Đo Đạc Chuẩn

Đoàn kiểm tra xây dựng tại một công trình nhà ở không phép trong khu dân cư nội thành Biên Hòa Đồng Nai, biển cảnh báo đình chỉ thi công dựng trước cổng

Hành vi xây dựng không phép hoặc sai phép tại đô thị loại I như Biên Hòa đang bị xử lý ngày càng quyết liệt. Theo Nghị định 16/2022/NĐ-CP về xử phạt vi phạm hành chính trong lĩnh vực xây dựng, mức phạt cho hành vi xây dựng nhà ở riêng lẻ tại đô thị không có giấy phép xây dựng dao động từ 60 triệu đến 80 triệu đồng, kèm theo buộc tháo dỡ phần công trình vi phạm. Với các trường hợp lấn chiếm chỉ giới đường đỏ, mức xử phạt cao hơn và có thể bị cưỡng chế tháo dỡ toàn bộ công trình.

Tại khu vực Tam Hiệp, một rủi ro đặc thù khác là nhiều lô đất nằm trong vùng đệm quy hoạch mở rộng đường hoặc hành lang thoát lũ hồ Trị An được cập nhật trong đồ án quy hoạch chung thành phố Biên Hòa điều chỉnh năm 2024-2025. Nếu chủ đất không kiểm tra lại quy hoạch trước khi xây, rất có thể sẽ xây vào diện đất phải thu hồi hoặc hạn chế xây dựng vĩnh viễn. Đây là thiệt hại không thể bù đắp bằng tiền. Hãy truy cập website Đo Đạc Đồng Nai để đặt lịch tư vấn kiểm tra quy hoạch trước khi ra bất kỳ quyết định đầu tư xây dựng nào.

Một tình huống thực tế khác chúng tôi gặp nhiều tại Tam Hiệp là tranh chấp ranh giới giữa các thửa đất kề nhau phát sinh ngay trong quá trình thi công. Khi đào móng, phát hiện vị trí tường cũ không khớp với ranh sổ đỏ, hai bên hàng xóm mâu thuẫn – công trình phải dừng lại để chờ cơ quan đo đạc phân định. Nếu làm bản vẽ đo đạc chuẩn từ trước khi khởi công, toàn bộ kịch bản này hoàn toàn có thể tránh được. Tham khảo quy trình tách thửa đất Đồng Nai để hiểu cách chúng tôi xử lý triệt để các trường hợp ranh giới chồng lấn phức tạp.

6. Dịch Vụ Đo Đạc Biên Hòa Tại Đo Đạc Đồng Nai – Cam Kết Bản Vẽ Đóng Dấu Pháp Lý Trong 24 Giờ

Đội kỹ sư Đo Đạc Đồng Nai đang làm việc trong văn phòng, xử lý bản đồ địa chính trên phần mềm AutoCAD Civil 3D, màn hình hiển thị tọa độ thửa đất khu vực Biên Hòa

Đo Đạc Đồng Nai là đơn vị đo đạc bản đồ có giấy phép hoạt động hợp lệ, đội ngũ kỹ sư trắc địa được đào tạo bài bản và có kinh nghiệm thực chiến tại địa bàn Biên Hòa – Long Thành – Nhơn Trạch nhiều năm liên tục. Chúng tôi hiểu rõ từng tờ bản đồ địa chính, từng tuyến chỉ giới đường đỏ, từng điểm khống chế hạng IV còn tồn tại trên địa bàn để cho ra bản vẽ chính xác nhất trong thời gian ngắn nhất.

Năng lực thiết bị và công nghệ:

• Máy thu GNSS RTK hai tần số Leica GS18 T và Topcon HiPer HR kết nối trạm CORS, sai số vị trí ±2cm.
• Máy toàn đạc điện tử Leica TS06 Plus và Topcon GM-55 đo chi tiết hiện trạng công trình.
• Phần mềm xử lý số liệu Leica Infinity, GeoniCS, AutoCAD Civil 3D cho ra sản phẩm bản đồ chuẩn định dạng DWG, PDF.
• Phần mềm quản lý hồ sơ địa chính tích hợp, đối chiếu trực tiếp với dữ liệu Hệ thống thông tin đất đai quốc gia (VILIS).

Các dịch vụ cốt lõi tại khu vực Biên Hòa và Đồng Nai:

• Đo vẽ bản đồ hiện trạng vị trí phục vụ xin giấy phép xây dựng nhà ở, công trình thương mại.
• Đo đạc địa chính xác định lại ranh mốc thửa đất khi có tranh chấp hàng xóm.
• Lập hồ sơ kỹ thuật phục vụ tách thửa, hợp thửa đất tại Biên Hòa, Long Thành, Nhơn Trạch, Trảng Bom.
• Khảo sát địa hình, lập bản đồ địa hình tỷ lệ lớn cho dự án đầu tư xây dựng.
• Kiểm tra, đối chiếu thông tin quy hoạch sử dụng đất trước khi mua bán hoặc xây dựng.
• Hỗ trợ trọn gói hồ sơ cấp đổi sổ đỏ khi có sai lệch diện tích, ranh giới chồng lấn phức tạp.

Phạm vi phục vụ của chúng tôi bao phủ toàn bộ: phường Tam Hiệp, Tân Phong, Long Bình, Hóa An, Bửu Hòa, Tân Vạn, Bình Đa, Trung Dũng, Quyết Thắng (Biên Hòa); các xã Long An, Long Phước, Phước Thái, Tam An (Long Thành); Phước Khánh, Phú Đông, Long Tân (Nhơn Trạch); Hố Nai, Trảng Bom, Bàu Hàm 2 (Trảng Bom) và toàn bộ các địa bàn còn lại thuộc Đồng Nai.

Thời gian hoàn thành bản vẽ hiện trạng vị trí có đóng dấu pháp lý: trong ngày hoặc tối đa 24 giờ làm việc kể từ khi kỹ sư hoàn thành đo thực địa, áp dụng cho thửa đất thông thường tại khu vực nội thành Biên Hòa. Đây là cam kết bằng hợp đồng dịch vụ, không phải quảng cáo suông.
