Bí Quyết Xin Phép Xây Dựng Nhà Phố Tại Siêu Phường Sài Gòn (Quận 1) Năm 2026: Bản Vẽ Hiện Trạng Vị Trí Phải Đạt Những Tiêu Chuẩn Gì?

Kể từ khi TP. Hồ Chí Minh chính thức triển khai lộ trình sáp nhập đơn vị hành chính, hình thành các siêu phường quy mô lớn — trong đó nổi bật là phường Sài Gòn được hợp nhất từ các phường trung tâm lõi của Quận 1 cũ — hàng nghìn chủ nhà, chủ đất tại khu vực này đang đối mặt với một thực tế hết sức bất ngờ: bộ hồ sơ xây dựng vốn tưởng đã chuẩn chỉnh lại bị Phòng Quản lý Đô thị trả về vì bản vẽ hiện trạng vị trí không còn phù hợp với ranh giới hành chính, chỉ giới đường đỏ và tọa độ địa chính mới sau khi địa giới đơn vị hành chính được điều chỉnh. Đây không phải lỗi của chủ nhà, nhưng hậu quả thì chủ nhà phải tự gánh chịu.

Theo thông tin cập nhật từ Cổng thông tin điện tử TP.HCM và các báo cáo từ kỳ họp HĐND TP.HCM năm 2025–2026, chiến dịch rà soát, làm sạch dữ liệu đất đai toàn thành phố đang được UBND TP.HCM đẩy mạnh song song với quá trình sắp xếp lại 102 đơn vị hành chính cấp phường, xã. Toàn bộ hệ thống bản đồ địa chính, bản đồ quy hoạch sử dụng đất tại các phường trung tâm — bao gồm siêu phường Sài Gòn (Quận 1) — đang được cập nhật sang hệ quy chiếu và hệ tọa độ quốc gia VN-2000, múi chiếu 3°, kinh tuyến trục 105°45' với độ chính xác cao hơn thế hệ bản đồ cũ. Điều này đồng nghĩa: bất kỳ bản vẽ hiện trạng vị trí nào được lập trước thời điểm địa giới hành chính mới có hiệu lực đều có nguy cơ sai lệch mốc ranh, lệch chỉ giới đường đỏ, lệch chỉ giới xây dựng so với thực tế pháp lý hiện hành.

Nếu bạn đang chuẩn bị nộp hồ sơ xin phép xây dựng nhà phố tại siêu phường Sài Gòn hoặc bất kỳ phường nào thuộc khu vực trung tâm TP.HCM trong năm 2026, bài viết này là tài liệu kỹ thuật — pháp lý quan trọng bạn cần đọc kỹ trước khi thuê bất kỳ đơn vị nào thực hiện hồ sơ đo vẽ. Chúng tôi sẽ phân tích chi tiết từng tiêu chuẩn kỹ thuật mà một bản vẽ hiện trạng vị trí hợp lệ phải đáp ứng, những sai lầm phổ biến nhất của chủ đất và vai trò không thể thiếu của một công ty đo đạc uy tín TP.HCM trong quy trình này.

1. Siêu Phường Sài Gòn Sau Sáp Nhập: Tại Sao Ranh Giới Đất Đai Lại Biến Động Phức Tạp Đến Vậy?

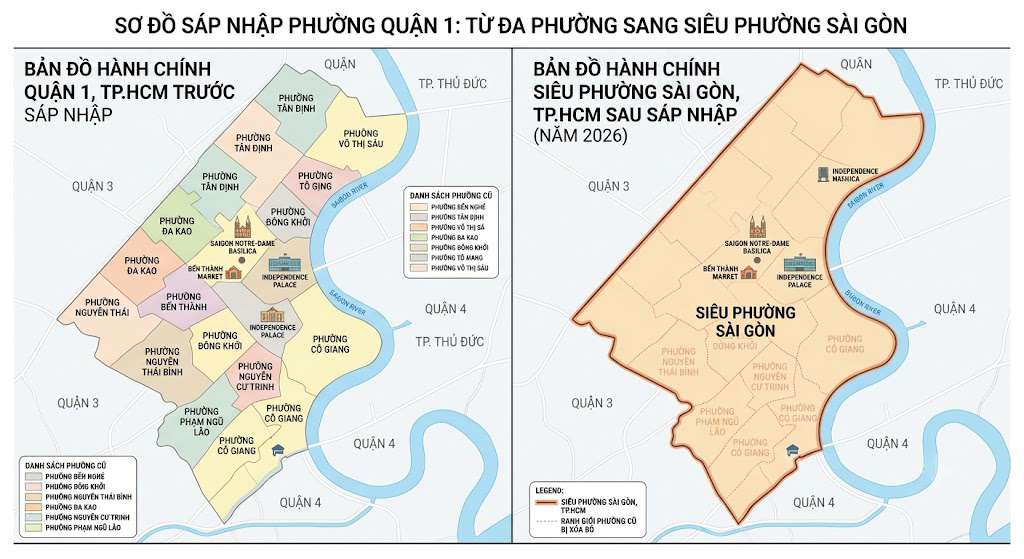

[HÌNH ẢNH: Bản đồ hành chính khu vực Quận 1 TP.HCM trước và sau sáp nhập thành siêu phường Sài Gòn năm 2026, thể hiện ranh giới các phường cũ bị xóa bỏ]

Siêu phường Sài Gòn được hình thành trên cơ sở hợp nhất nhiều phường trung tâm của Quận 1 cũ — khu vực vốn có mật độ xây dựng cao nhất TP.HCM, với hàng nghìn lô đất có diện tích nhỏ, hình thể không vuông vắn, nhiều thửa đất được tạo lập qua nhiều lần chuyển nhượng, phân chia tự phát từ thời Pháp thuộc đến nay. Khi ranh giới hành chính cấp phường thay đổi, toàn bộ hệ thống mốc địa giới hành chính cũ bị xóa bỏ, đồng thời hệ thống điểm khống chế tọa độ địa chính (điểm địa chính cơ sở, điểm địa chính cấp 1, cấp 2) trên thực địa cũng phải được kiểm tra, xác nhận lại độ chính xác trong hệ tọa độ VN-2000 mới.

Đây là điểm mấu chốt mà nhiều chủ nhà bỏ qua: tọa độ ranh thửa đất trên sổ hồng cũ không thay đổi, nhưng tọa độ của các điểm mốc khống chế địa chính xung quanh thửa đất — dùng để định vị lại ranh thửa trên thực địa — có thể đã được đo lại với độ chính xác cao hơn, dẫn đến sai lệch nhỏ nhưng đủ để làm lệch vị trí công trình dự định xây dựng so với chỉ giới đường đỏ. Tại khu vực trung tâm như siêu phường Sài Gòn, sai lệch chỉ 5–10 cm trong việc xác định chỉ giới đường đỏ là đủ để hồ sơ xin phép xây dựng bị từ chối hoặc công trình bị yêu cầu tháo dỡ phần vi phạm.

Không chỉ vậy, theo Nghị quyết của HĐND TP.HCM về triển khai đo đạc, kiểm đếm phục vụ giải phóng mặt bằng các dự án hạ tầng trọng điểm năm 2026 — trong đó có các đoạn tuyến Vành Đai 3 TP.HCM đi qua khu vực đô thị và tuyến Metro số 2 đang thi công — nhiều tuyến đường tại khu vực trung tâm đã và đang được điều chỉnh chỉ giới đường đỏ theo quy hoạch giao thông đô thị cập nhật. Nếu thửa đất của bạn nằm trên hoặc gần tuyến đường thuộc diện điều chỉnh này, bản vẽ hiện trạng vị trí phải phản ánh chính xác chỉ giới đường đỏ được phê duyệt mới nhất, không phải chỉ giới cũ ghi trên hồ sơ quy hoạch từ 5–10 năm trước.

Các khu vực tại siêu phường Sài Gòn có nguy cơ biến động ranh giới cao nhất:

• Khu vực tiếp giáp đường Lê Lợi, Nguyễn Huệ, Hàm Nghi: Dự án chỉnh trang đô thị và mở rộng vỉa hè theo tiêu chuẩn phố đi bộ ảnh hưởng trực tiếp đến chỉ giới xây dựng.
• Khu vực các hẻm nội bộ sâu trong phường: Nhiều hẻm chưa có chỉ giới đường đỏ chính thức hoặc chỉ giới chưa được công bố đến từng thửa đất, gây tranh chấp khi xin phép xây dựng.
• Khu vực giáp ranh phường cũ: Nơi hai phường cũ sáp nhập lại thường có sai lệch nhỏ trong hồ sơ địa chính do hai phường sử dụng bản đồ địa chính được đo đạc ở hai thời điểm khác nhau.
• Khu vực dọc bờ kênh, bờ sông: Ranh đất ven kênh Bến Nghé, kênh Tàu Hủ phải tuân thủ hành lang bảo vệ công trình thủy lợi, vốn thay đổi theo từng đợt cắm mốc hành lang mới.

2. Bản Vẽ Hiện Trạng Vị Trí Là Gì? Tại Sao Nó Quyết Định Số Phận Hồ Sơ Xin Phép Xây Dựng?

[HÌNH ẢNH: Bản vẽ hiện trạng vị trí nhà đất tại Quận 1 TP.HCM thể hiện đầy đủ chỉ giới đường đỏ, chỉ giới xây dựng, tọa độ các góc thửa theo hệ VN-2000]

Theo quy định tại Nghị định 15/2021/NĐ-CP (được sửa đổi bổ sung) và các Thông tư hướng dẫn của Bộ Xây dựng, bản vẽ hiện trạng vị trí công trình (hay còn gọi là bản đồ vị trí) là một trong những tài liệu bắt buộc trong hồ sơ đề nghị cấp phép xây dựng. Đây không phải là một bản vẽ kiến trúc đơn thuần mà là sản phẩm kỹ thuật trắc địa địa chính được lập trên nền bản đồ địa chính chính quy, thể hiện đồng thời vị trí của thửa đất trong mối quan hệ không gian với hệ thống đường giao thông, công trình hạ tầng kỹ thuật và ranh giới quy hoạch đô thị xung quanh.

Về bản chất kỹ thuật, một bản vẽ hiện trạng vị trí hợp lệ phải thực hiện theo quy trình đo đạc địa chính thực địa chứ không phải chỉ dựa vào dữ liệu GPS điện thoại hoặc trích lục bản đồ từ cơ quan đăng ký. Lý do là: bản đồ địa chính được lưu trữ tại Văn phòng Đăng ký Đất đai TP.HCM có thể chưa được cập nhật theo biến động thực tế mới nhất (đặc biệt sau sáp nhập phường), trong khi hiện trạng thực địa — bao gồm vị trí tường rào, công trình hiện hữu, lộ giới thực tế — mới là căn cứ để Phòng Quản lý Đô thị xét duyệt phương án thiết kế kiến trúc.

Tại khu vực siêu phường Sài Gòn (Quận 1), yêu cầu về bản vẽ hiện trạng vị trí còn khắt khe hơn nhiều so với các quận ven như Bình Chánh hay Hóc Môn, bởi vì: (i) Mật độ công trình cao, khoảng cách giữa các ranh giới thửa đất và công trình lân cận rất nhỏ, đòi hỏi độ chính xác cao hơn; (ii) Hầu hết các tuyến đường trong khu trung tâm đều đã được phê duyệt chỉ giới đường đỏ cụ thể theo Quyết định của UBND TP.HCM, bất kỳ sai lệch nào trong bản vẽ đều bị phát hiện ngay; (iii) Giá trị đất đai cao, tranh chấp ranh giới giữa các thửa đất liền kề xảy ra thường xuyên hơn, nên cơ quan thẩm quyền kiểm tra kỹ hơn.

Phân biệt bản vẽ hiện trạng vị trí với các loại hồ sơ đo đạc dễ nhầm lẫn:

• Bản đồ địa chính (trích lục): Tài liệu hành chính do Văn phòng Đăng ký Đất đai cấp, thể hiện thửa đất trong hệ tọa độ VN-2000 — là nền tham chiếu, không thay thế được đo đạc thực địa.
• Bản vẽ hoàn công: Tài liệu kỹ thuật xác nhận công trình đã xây xong, dùng để hoàn tất thủ tục sau khi xây dựng — khác với bản vẽ hiện trạng dùng trước khi xây.
• Sơ đồ nhà đất (trong sổ hồng): Sơ đồ giản lược, không có đầy đủ thông số kỹ thuật trắc địa, không dùng thay thế bản vẽ hiện trạng vị trí khi xin phép xây dựng.

3. Tiêu Chuẩn Kỹ Thuật Bắt Buộc Của Bản Vẽ Hiện Trạng Vị Trí Tại Siêu Phường Trung Tâm TP.HCM Năm 2026

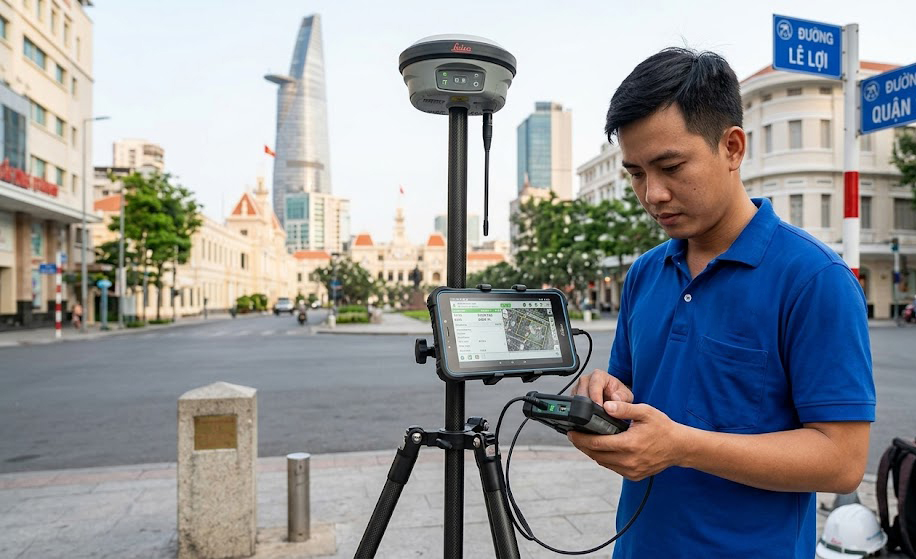

[HÌNH ẢNH: Kỹ sư trắc địa của Đo Đạc TP Hồ Chí Minh sử dụng máy định vị vệ tinh GNSS RTK Leica GS18 đo đạc ranh thửa đất tại khu vực Quận 1 TP.HCM, kết nối trạm CORS]

Đây là phần quan trọng nhất mà chủ nhà cần hiểu để không bị đơn vị đo đạc kém chất lượng lập bản vẽ sơ sài, thiếu tiêu chuẩn rồi bị trả hồ sơ. Theo Thông tư 25/2014/TT-BTNMT về bản đồ địa chính, Thông tư 68/2015/TT-BTNMT về đo đạc địa chính và các quy chuẩn kỹ thuật của Cục Đo đạc Bản đồ và Thông tin Địa lý Việt Nam, một bản vẽ hiện trạng vị trí đạt chuẩn để xin phép xây dựng tại khu vực đô thị loại đặc biệt như TP.HCM phải đáp ứng đồng thời các tiêu chuẩn kỹ thuật sau:

3.1. Tiêu chuẩn về hệ tọa độ và độ chính xác định vị:

• Hệ tọa độ: Bắt buộc sử dụng hệ tọa độ quốc gia VN-2000, múi chiếu 3°, kinh tuyến trục 105°45' — đây là hệ tọa độ duy nhất được chấp nhận trong hồ sơ địa chính tại TP.HCM. Bản vẽ lập trên hệ tọa độ WGS-84 (GPS thô) hoặc hệ tọa độ HN-72 cũ sẽ bị từ chối ngay lập tức.
• Độ chính xác vị trí điểm ranh giới thửa đất: Sai số trung phương vị trí điểm so với điểm khống chế địa chính gần nhất phải ≤ 5 cm đối với khu vực đô thị (theo QCVN 42:2020/BTNMT). Đây là yêu cầu chỉ đạt được khi dùng máy GNSS RTK 2 tần số liên kết với mạng trạm CORS (Continuously Operating Reference Stations) của TP.HCM, hoặc máy toàn đạc điện tử độ chính xác cao từ các hãng như Leica, Topcon, Trimble dẫn từ điểm khống chế địa chính được kiểm tra.
• Điểm khởi đo: Phải dẫn tọa độ từ ít nhất 2 điểm địa chính cơ sở hoặc điểm địa chính cấp 1 đã được cơ quan có thẩm quyền kiểm tra, nghiệm thu — không được dẫn từ điểm tọa độ "tự lập" hoặc điểm không rõ nguồn gốc.

3.2. Tiêu chuẩn về nội dung thể hiện trên bản vẽ:

• Ranh giới thửa đất: Thể hiện đầy đủ tọa độ (X, Y) của tất cả các điểm góc ranh thửa theo hệ VN-2000, kèm theo số liệu cạnh (chiều dài mỗi cạnh), diện tích tính toán phải khớp với diện tích trên sổ hồng (sai số cho phép theo quy định).
• Chỉ giới đường đỏ (CGĐĐ): Phải thể hiện chỉ giới đường đỏ theo quyết định quy hoạch mới nhất được UBND TP.HCM phê duyệt, không phải chỉ giới cũ. Đây là điểm nhiều đơn vị đo đạc thiếu kinh nghiệm bỏ sót — họ chỉ vẽ hiện trạng thực địa mà không tra cứu, cập nhật CGĐĐ đã được điều chỉnh.
• Chỉ giới xây dựng (CGXD): Xác định khoảng lùi bắt buộc so với CGĐĐ theo quy định của Quy chuẩn xây dựng Việt Nam QCXDVN 01:2021/BXD và Quy chế quản lý quy hoạch kiến trúc đô thị TP.HCM hiện hành.
• Cao độ nền: Tại khu vực siêu phường Sài Gòn, bản vẽ bắt buộc phải có cao độ nền hiện trạng và cao độ nền thiết kế đề xuất so với hệ cao độ quốc gia (Hòn Dấu), đặc biệt với các lô đất nằm trong vùng có nguy cơ ngập. Đây là yêu cầu riêng của TP.HCM nhằm kiểm soát tình trạng san lấp tùy tiện gây ngập úng.
• Hướng Bắc địa lý và tỷ lệ bản vẽ: Bắt buộc thể hiện mũi tên hướng Bắc. Tỷ lệ bản vẽ thông thường là 1:200 hoặc 1:500 tùy quy mô thửa đất, đảm bảo đọc được chi tiết.
• Công trình hiện hữu trên thửa đất và tiếp giáp: Thể hiện hiện trạng tường rào, công trình xây dựng cũ (nếu có), cổng ra vào, cây xanh lớn cần giữ lại theo yêu cầu của cơ quan quản lý đô thị.

3.3. Tiêu chuẩn về hồ sơ pháp lý kèm theo:

• Bản vẽ phải có dấu và chữ ký của Kỹ sư đo đạc bản đồ có chứng chỉ hành nghề theo quy định của Nghị định 45/2015/NĐ-CP về hoạt động đo đạc và bản đồ.
• Kèm theo bảng tọa độ các điểm góc thửa (danh sách tọa độ X, Y đầy đủ) và bảng diện tích tính toán theo phương pháp giải tích.
• Tại TP.HCM, một số phường (đặc biệt khu vực trung tâm) yêu cầu bản vẽ phải được kiểm tra nội nghiệp tại Văn phòng Đăng ký Đất đai TP.HCM (chi nhánh quận) để xác nhận ranh thửa không chồng lấn với thửa đất liền kề trên hệ thống bản đồ địa chính số.

Chính vì độ phức tạp này, việc lựa chọn một đơn vị đo đạc địa chính chuyên nghiệp tại TP.HCM có đầy đủ thiết bị và kinh nghiệm xử lý hồ sơ tại khu vực trung tâm là yếu tố quyết định thành bại của toàn bộ quá trình xin phép xây dựng.

4. Những Sai Lầm Chết Người Khi Lập Bản Vẽ Hiện Trạng Vị Trí Mà Chủ Nhà Tại Quận 1 Thường Mắc Phải

[HÌNH ẢNH: Cán bộ Phòng Quản lý Đô thị Quận 1 TP.HCM đang kiểm tra hồ sơ xin phép xây dựng, chỉ vào điểm sai lệch chỉ giới đường đỏ trên bản vẽ hiện trạng vị trí]

Qua hàng nghìn hồ sơ đo đạc đã xử lý tại khu vực trung tâm TP.HCM, chúng tôi nhận thấy một số sai lầm lặp đi lặp lại cực kỳ phổ biến khiến hồ sơ xin phép xây dựng bị từ chối hoặc — tệ hơn — công trình bị đình chỉ sau khi đã khởi công. Những sai lầm này không xuất phát từ chủ đất mà từ việc chọn đơn vị đo đạc thiếu kinh nghiệm, thiếu thiết bị hoặc thiếu trách nhiệm trong việc cập nhật thông tin quy hoạch địa phương.

Sai lầm 1: Dùng bản vẽ từ 3–5 năm trước mà không đo lại. Nhiều chủ nhà nghĩ rằng đất không thay đổi thì bản vẽ cũ vẫn dùng được. Thực tế không phải vậy. Chỉ giới đường đỏ tại khu vực trung tâm TP.HCM có thể đã được điều chỉnh theo các Quyết định mới của UBND TP.HCM, và bản vẽ cũ không thể hiện điều chỉnh này sẽ bị từ chối. Đặc biệt sau đợt sáp nhập phường năm 2025–2026, hệ thống bản đồ địa chính số đã được cập nhật lại, tọa độ điểm mốc địa chính có thể thay đổi ở mức decimet, đủ để gây sai lệch trong định vị công trình.

Sai lầm 2: Thuê đơn vị đo đạc dùng GPS điện thoại hoặc thiết bị GPS 1 tần số độ chính xác thấp. GPS 1 tần số có sai số vị trí điển hình từ 30 cm đến 1 m trong điều kiện đô thị dày đặc nhà cao tầng (do hiệu ứng nhiễu đa đường — multipath). Tại khu vực trung tâm Quận 1 với mật độ cao tầng cực lớn, sai số này còn cao hơn. Trong khi đó, yêu cầu độ chính xác của bản đồ địa chính đô thị là ≤ 5 cm. Chỉ có máy GNSS RTK 2 tần số (L1+L2) kết nối với mạng trạm CORS mới đạt được độ chính xác này trong môi trường đô thị TP.HCM.

Sai lầm 3: Không tra cứu và thể hiện chỉ giới đường đỏ theo quy hoạch mới nhất. Đây là lỗi nghiêm trọng nhất về mặt pháp lý. Chỉ giới đường đỏ là ranh giới pháp lý phân định giữa phần đất dành cho giao thông (đường, vỉa hè) với đất xây dựng công trình. Việc xác định sai CGĐĐ dẫn đến thiết kế kiến trúc tính toán sai diện tích xây dựng, sai khoảng lùi, và khi cơ quan chức năng kiểm tra thực địa sẽ phát hiện ngay. Tại siêu phường Sài Gòn, một số tuyến đường nội bộ đang trong quá trình xác lập chỉ giới đường đỏ lần đầu (chưa có quy hoạch CGĐĐ), đòi hỏi đơn vị đo đạc phải có kinh nghiệm làm việc trực tiếp với Phòng Quản lý Đô thị để xin xác nhận.

Sai lầm 4: Bỏ qua kiểm tra chồng lấn ranh giới với thửa đất liền kề. Tại khu vực trung tâm TP.HCM, do lịch sử tạo lập đất đai phức tạp, tỉ lệ các thửa đất có ranh giới chồng lấn nhỏ (từ vài cm đến vài chục cm) với thửa liền kề trên hệ thống bản đồ địa chính số là không nhỏ. Nếu bản vẽ hiện trạng vị trí không được kiểm tra đối soát với dữ liệu địa chính tại Văn phòng Đăng ký Đất đai, chồng lấn này có thể bị phát hiện trong quá trình thẩm định hồ sơ, dẫn đến tranh chấp pháp lý kéo dài. Dịch vụ lập bản vẽ hiện trạng vị trí chuyên nghiệp của chúng tôi luôn bao gồm bước kiểm tra đối soát nội nghiệp này.

5. Quy Định Đặc Biệt Về Cao Độ Và Chỉ Giới Đường Đỏ Tại Khu Vực Trung Tâm Sau Sáp Nhập — Những Con Số Chủ Nhà Bắt Buộc Phải Biết

[HÌNH ẢNH: Bản đồ quy hoạch chỉ giới đường đỏ tuyến đường Nguyễn Huệ - Lê Lợi khu vực siêu phường Sài Gòn Quận 1 TP.HCM năm 2026]

Một trong những điểm khắt khe nhất khi xin phép xây dựng tại siêu phường Sài Gòn so với các khu vực ngoại thành như Bình Chánh, Hóc Môn hay Củ Chi chính là hệ thống quy định về cao độ nền xây dựng và khoảng lùi theo chỉ giới đường đỏ. Đây là hai thông số địa hình — địa chính trực tiếp phụ thuộc vào kết quả đo đạc thực địa, không thể tự ý điền số liệu theo ý muốn.

Về cao độ nền xây dựng: Theo Quyết định số 630/QĐ-UBND của UBND TP.HCM về Quy định cao độ nền và thoát nước mưa trên địa bàn thành phố, khu vực trung tâm Quận 1 (nay là siêu phường Sài Gòn) thuộc vùng cao độ khống chế với cao độ nền xây dựng tối thiểu phải bằng hoặc cao hơn cao độ khống chế được ghi trong quy hoạch cao độ nền của khu vực đó. Con số cụ thể phụ thuộc vào vị trí từng lô đất và có thể tra cứu trong hồ sơ quy hoạch tại Sở Xây dựng TP.HCM. Bản vẽ hiện trạng vị trí phải thể hiện cao độ nền hiện trạng (được đo bằng máy thủy chuẩn kỹ thuật, dẫn từ mốc cao độ quốc gia) để làm cơ sở thiết kế nền nhà, hệ thống thoát nước nội bộ đấu nối vào cống thoát nước đô thị.

Về chỉ giới đường đỏ và khoảng lùi xây dựng: Tại khu vực trung tâm TP.HCM, tùy theo phân loại tuyến đường (đường cấp đô thị, đường khu vực, đường nội bộ), khoảng lùi tối thiểu của công trình so với CGĐĐ được quy định cụ thể trong Quy chế quản lý quy hoạch kiến trúc đô thị TP.HCM (phê duyệt kèm theo Quyết định của UBND TP.HCM). Ví dụ: đối với nhà phố mặt tiền đường có lộ giới từ 12 m đến dưới 20 m, khoảng lùi thường là 2 m so với CGĐĐ (dành cho vỉa hè); đối với đường lộ giới từ 20 m trở lên, khoảng lùi có thể lên đến 3–4 m hoặc hơn tùy theo quy hoạch kiến trúc cảnh quan. Bản vẽ hiện trạng vị trí phải xác định chính xác đường CGĐĐ (bằng đo đạc thực địa kết hợp tra cứu quy hoạch được duyệt), từ đó xác định đường CGXD — giới hạn tường ngoài của công trình — để kiến trúc sư thiết kế đúng quy định.

Bảng tóm tắt các thông số bắt buộc phải có trong bản vẽ hiện trạng vị trí tại siêu phường Sài Gòn:

• Hệ tọa độ: VN-2000, múi chiếu 3°, KT trục 105°45'
• Độ chính xác vị trí điểm ranh: ≤ 5 cm
• Cao độ nền hiện trạng và cao độ khống chế (hệ cao độ quốc gia Hòn Dấu): Bắt buộc
• Chỉ giới đường đỏ theo quy hoạch được duyệt mới nhất: Bắt buộc
• Chỉ giới xây dựng (khoảng lùi) theo Quy chế quản lý quy hoạch kiến trúc: Bắt buộc
• Tọa độ (X, Y) tất cả các điểm góc ranh thửa: Bắt buộc
• Diện tích tính toán theo phương pháp giải tích: Bắt buộc
• Sơ đồ vị trí thửa đất trong bối cảnh xung quanh (tỷ lệ nhỏ): Bắt buộc
• Chữ ký và dấu kỹ sư đo đạc có chứng chỉ hành nghề: Bắt buộc

6. Quy Trình Lập Bản Vẽ Hiện Trạng Vị Trí Đạt Chuẩn Của Đo Đạc TP Hồ Chí Minh — Từ Thực Địa Đến Nộp Hồ Sơ

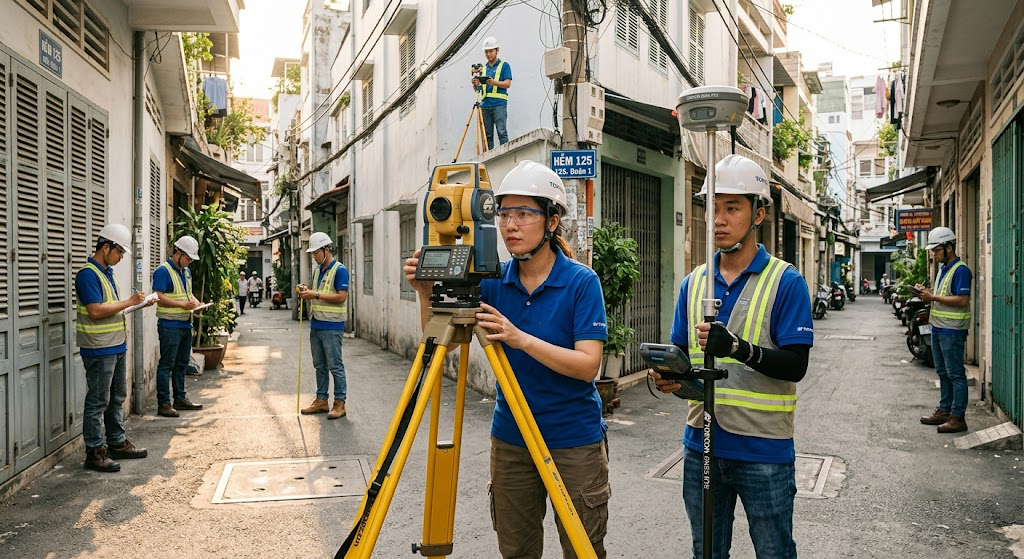

[HÌNH ẢNH: Đội kỹ sư đo đạc của Đo Đạc TP Hồ Chí Minh đang thực hiện đo đạc toàn bộ thửa đất tại một con hẻm khu vực Quận 1 TP.HCM bằng máy toàn đạc điện tử Topcon kết hợp máy GNSS RTK]

Để giúp chủ nhà hiểu rõ những gì một công ty đo đạc uy tín TP.HCM thực sự làm trong quá trình lập bản vẽ hiện trạng vị trí — không phải chỉ "vẽ trên giấy" — chúng tôi công khai toàn bộ quy trình kỹ thuật chuẩn mà Đo Đạc TP Hồ Chí Minh áp dụng cho mọi dự án tại khu vực trung tâm thành phố:

Bước 1: Thu thập hồ sơ pháp lý và tra cứu thông tin quy hoạch

Trước khi ra thực địa, kỹ sư của chúng tôi thực hiện kiểm tra nội nghiệp toàn diện: tra cứu thông tin quy hoạch sử dụng đất tại Sở Tài nguyên và Môi trường TP.HCM, kiểm tra chỉ giới đường đỏ đã được phê duyệt tại Sở Quy hoạch Kiến trúc TP.HCM (hoặc Phòng Quản lý Đô thị quận/huyện), đối chiếu thông tin thửa đất trên sổ hồng với dữ liệu địa chính số lưu tại Văn phòng Đăng ký Đất đai. Bước này mất từ 1–2 ngày làm việc nhưng là nền tảng để đảm bảo bản vẽ đầu ra chính xác và được chấp nhận ngay lần nộp đầu tiên.

Bước 2: Xác định và kiểm tra điểm khống chế địa chính trên thực địa

Tại thực địa, kỹ sư tìm kiếm và đo kiểm tra các điểm địa chính cơ sở, điểm địa chính cấp 1 hoặc điểm địa chính cấp 2 gần khu vực đo đạc nhất. Thiết bị sử dụng: máy GNSS RTK 2 tần số Leica GS18 hoặc Topcon Hiper HR kết nối với mạng trạm CORS của Cục Đo đạc Bản đồ Việt Nam, cho phép đạt độ chính xác định vị ≤ 2 cm (ngang), ≤ 3 cm (đứng) trong thời gian đo ngắn (dưới 60 giây). Tại các khu vực hẻm sâu, mật độ nhà cao tầng dày đặc làm giảm chất lượng tín hiệu vệ tinh, chúng tôi chuyển sang sử dụng máy toàn đạc điện tử Leica TS16 hoặc Topcon GT-1005 để dẫn tọa độ qua nhiều trạm đo bằng phương pháp đường chuyền kinh vĩ, đảm bảo không bị mất độ chính xác.

Bước 3: Đo vẽ chi tiết toàn bộ thửa đất và hiện trạng

Toàn bộ các điểm ranh giới thửa đất (điểm góc, điểm gãy khúc trên các cạnh), tường rào, công trình hiện hữu, cổng ngõ, vị trí trụ điện, cây xanh lớn, miệng hố ga, đường bó vỉa hè và đường CGĐĐ thực tế (được đánh dấu bằng cọc quy hoạch hoặc xác định theo mốc giới công trình đã xây) đều được đo đạc và ghi nhận tọa độ, cao độ. Đây là dữ liệu nền để lập bản vẽ hiện trạng đầy đủ và chính xác.

Bước 4: Xử lý số liệu và vẽ bản đồ nội nghiệp

Số liệu thực địa được xử lý bằng phần mềm chuyên ngành trắc địa (AutoCAD Map, Microstation, hoặc phần mềm địa chính chuyên dụng), tính toán bình sai lưới, kiểm tra sai số khép đường chuyền (phải trong giới hạn cho phép theo QCVN 42:2020/BTNMT), tính toán diện tích theo phương pháp giải tích, thể hiện chỉ giới đường đỏ và chỉ giới xây dựng lên bản vẽ theo đúng tỷ lệ.

Bước 5: Kiểm tra đối soát với Văn phòng Đăng ký Đất đai và nộp hồ sơ

Trước khi bàn giao, chúng tôi thực hiện kiểm tra đối soát nội nghiệp tại Văn phòng Đăng ký Đất đai TP.HCM (chi nhánh quận/huyện) để xác nhận ranh thửa không chồng lấn với các thửa đất liền kề trên hệ thống cơ sở dữ liệu địa chính số. Bước này đặc biệt quan trọng tại khu vực trung tâm nơi mật độ thửa đất dày và lịch sử đo đạc phức tạp. Sau khi hoàn thiện, bộ hồ sơ bản vẽ hiện trạng vị trí được bàn giao đầy đủ cho chủ nhà, bao gồm: bản vẽ in trên giấy A3/A1 (theo quy định), file CAD gốc, bảng tọa độ, bảng diện tích và hồ sơ kỹ thuật kèm theo để nộp Phòng Quản lý Đô thị. Dịch vụ tách thửa đất TP.HCM của chúng tôi cũng tuân thủ đầy đủ quy trình tương tự, đảm bảo hồ sơ được duyệt thuận lợi.

7. Vai Trò Không Thể Thiếu Của Công Ty Đo Đạc Uy Tín TP.HCM Trong Bối Cảnh Làm Sạch Dữ Liệu Địa Chính 2026

[HÌNH ẢNH: Kỹ sư trắc địa Đo Đạc TP Hồ Chí Minh kiểm tra số liệu đo đạc trên máy tính bảng tại công trường đo đạc khu vực hẻm nhỏ siêu phường Sài Gòn Quận 1 TP.HCM]

Chiến dịch rà soát, làm sạch dữ liệu đất đai toàn thành phố đang được UBND TP.HCM triển khai đồng bộ với lộ trình sắp xếp lại 102 đơn vị hành chính cấp phường, xã trong năm 2025–2026 mang đến cả cơ hội lẫn rủi ro cho chủ đất. Cơ hội: đây là thời điểm vàng để chủ đất kiểm tra lại toàn bộ ranh mốc, phát hiện và xử lý các tồn tại trong hồ sơ địa chính trước khi chúng trở thành tranh chấp pháp lý. Rủi ro: nếu chủ đất thụ động không đo đạc kiểm tra, trong khi thửa đất liền kề được đo lại và phát hiện chồng lấn, chủ đất sẽ ở thế bất lợi hoàn toàn trong quá trình giải quyết.

Với hơn 10 năm kinh nghiệm thực tế tại thị trường TP.HCM, đội ngũ kỹ sư của chúng tôi đã xử lý hàng trăm trường hợp ranh giới đất đai phức tạp tại các quận nội thành như Quận 1, Quận 3, Quận 7, và các khu vực đang bùng nổ bất động sản như TP. Thủ Đức, Bình Chánh, Hóc Môn, Nhà Bè và Củ Chi. Mỗi khu vực có đặc thù riêng về lịch sử đo đạc, loại bản đồ địa chính đang sử dụng và yêu cầu của cơ quan địa phương — đây là kinh nghiệm thực chiến mà không một đơn vị nào mới thành lập có thể có được trong thời gian ngắn.

Đặc biệt với việc TP.HCM đang đẩy mạnh triển khai cơ sở dữ liệu đất đai số tích hợp — nơi mọi thông tin địa chính được số hóa và kết nối liên thông giữa các cơ quan — yêu cầu về chất lượng dữ liệu đầu vào từ đơn vị đo đạc ngày càng cao hơn. Bản vẽ hiện trạng vị trí không chỉ phục vụ hồ sơ xin phép xây dựng mà còn là dữ liệu được số hóa vào hệ thống quản lý đô thị của thành phố — lý do tại sao sai số dù nhỏ trong đo đạc cũng có thể gây ra hậu quả pháp lý lớn về sau.

Nếu bạn đang cần kiểm tra hiện trạng đất TP.HCM, lập bản vẽ hiện trạng vị trí để xin phép xây dựng, hay cần giải quyết tranh chấp ranh giới sau sáp nhập phường tại bất kỳ quận huyện nào trong TP.HCM — từ trung tâm Quận 1 đến vùng ven Củ Chi, Cần Giờ — chúng tôi sẵn sàng đồng hành cùng bạn với đầy đủ năng lực kỹ thuật và pháp lý.
